Выбор сетевых компонентов для простой локальной сети

Для установки локальной сети нам потребуются следующие компоненты:

• Кабель UTP 5-ой категории
• Разъемы (вилки) RJ-45
• Розетки 5-ой категории
• Хаб или коммутатор
• сетевые платы
• компьютеры для рабочих станций и серверов

Нашу сеть мы будем строить по технологии Fast Ethernet (100Base-TX, скорость 100Мбит) на витой паре. Такие сети строятся по топологии "звезда", при которой сетевой интерфейс каждого компьютера соединен напрямую с хабом или коммутатором.
Необходимо приобрести кабель 5-й категории (с запасом), по две вилки RG-45 на каждый сетевой интерфейс, сетевые розетки (хотя можно и без них обойтись) 5-й категории и обжимной инструмент.
Далее необходимо проложить кабели от хаба (или коммутатора) до всех компьютеров и обжать их вилками RJ-45 с обоих концов (или использовать розетки при их наличии).

В зависимости от схемы подключения разъемов RJ-45 существует два типа кабелей - прямой и перекрестный. Прямой кабель используется для соединения неоднородных устройств, например компьютер-хаб, а перекрестный - для однородных устройств, например компьютер-компьютер или хаб-хаб (исключением является uplink порт хаба, если таковой имеется).

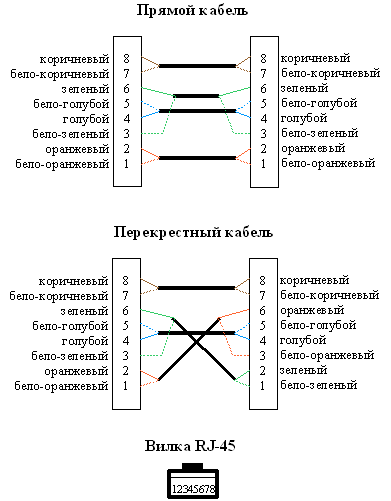

Разводка прямого и перекрестного кабеля показана на рис.1.

Хаб/коммутатор - устройство, служащее центром для подключения нескольких узлов сети по топологии "звезда". Внешне хаб и коммутатор выглядят практически одинаково и выполняют схожие функции. Но есть и существенные различия.

По сути хаб является простым повторителем сетевого трафика. Сетевые пакеты, поступающие на любой порт хаба, одновременно передаются на все порты. Если одновременно несколько компьютеров посчитают сеть свободной и попытаются передать информацию, то возникнут конфликты (коллизии). В этом случае пакеты будут уничтожены, а компьютеры будут повторять попытки передать информацию через некий интервал времени, вычисляемый по определенному алгоритму.  Все порты такого хаба относятся к одному домену коллизий. Все это приводит к резкому снижению скорости работы сети.

Коммутатор лишен этих недостатков. Принятые пакеты он передает только на тот порт, к которому подключен компьютер с соответствующим адресом получателя. Таким образм при одновременной передаче информации компьютеры не будут мешать друг другу. Еще одним преимуществом коммутатора является то, что информация, посланная одному компьютеру, не может быть "увидена" другим.

Что выбрать - решать вам. Для домашней сети, возможно, подойдет хаб, а для офисной сети, думаю, лучше использовать коммутатор.

При покупке хаба (коммутатора) убедитесь, что он имеет достаточное количество портов (разъемов) для всех компьютеров вашей локальной сети. Обычно хабы имеют 4, 8, 16 и т.д. портов. При необходимости хабы (коммутаторы) можно объединить, соединив их перекрестным кабелем.
